1 垃圾焚烧发电供热的工艺流程
参照国内外垃圾电厂运行的实际情况，垃圾焚烧发电供热的工艺流程如下。

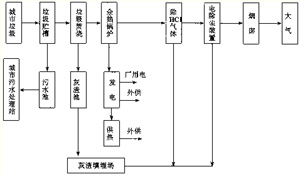

1.1 垃圾发电供热流程框图
1.2 垃圾发电供热流程简介
城市需要处理的垃圾由运输车运至电站，经地磅称重后，开到投料门，卸到垃圾坑。垃圾坑容积较大，可堆放3天以上的焚烧量，垃圾在坑内发酵，脱水后，由垃圾吊车将垃圾送入送料器，并进入炉排，在焚烧炉本体内燃烧。在开始点炉时，需投助燃装置喷油助燃，一旦起动完毕，送风机经过蒸汽式空气预热器送入炉排下部成为热风，即可使垃圾充分燃烧，助燃装置随即停用。送风机的入口与垃圾坑连通。这样可将垃圾的异味送入燃烧温度约800～900℃的焚烧炉内进行热分解，变为无臭气体。燃烧完的灰渣落入出灰装置，由输灰机送到灰坑。在输灰机上部配有调湿机，使分离出来的灰渣在厂内自动加入适量的水份，使之成为湿灰运出，不致向四周飞扬。燃烧的火焰及高温烟气，经过单炉膛双汽包自然循环锅炉，从而产生过热蒸汽，并为汽轮发电机组提供汽源。烟气经过锅炉后再通过脱硝装置、脱盐装置、机械式集尘器及电气除尘器后，由引风机将烟气送入烟囱排向大气。此时排入大气的含尘量可控制在0.1g/Nm3以下。锅炉、汽轮发电机组正常运行时，由中央控制室进行集中控制与监视。工厂排水在进入公共下水道之前，还可设置排水处理装置进行预处理。运载垃圾的汽车一般还需有自动洗车装置，将汽车冲洗干净之后再出厂。汽轮机的排汽进入冷凝器，通过凝结水泵打入除氧器，再通过给水泵打入锅炉。冷凝器还需要大量冷却水通过循环水泵送入，这样汽轮机的排汽通过冷凝器就凝结成水，同时形成真空，其它一般常规系统这里就不再赘述了。
2 某城市垃圾产出量及性能参数
根据环卫局提供的资料，某城市日产垃圾1500吨，其中生活垃圾800～900吨，生产垃圾成分组成如下表2-1。
表2-1 生活垃圾成分表
无机物有机物废品类分类煤灰泥土陶瓷
砖瓦厨余
植物动物
残渣塑料
橡胶纸
张织
物金
属玻
璃竹
木含量（%）39.31.548.64.43.71.80.10.40.2小计40.848.610.6
经实验测定，某城市垃圾的元素分析如下表2-2。
表2-2 生活垃圾元素分析
项目CyHyOySyCLyNyAyWy数值17.50.750.310.440.660.343248某城市垃圾热值在4605～5440kJ/kg之间，根据联合国环境组织（UNEP）的规定，当垃圾的低位发热量为3350～7100kJ/kg时，适合焚烧处理；水份40％～50%，经短时间搁置脱水可以直接入炉焚烧。
3 某城市垃圾焚烧发电供热工艺流程
3.1 流程选择
根据某城市垃圾成分及目前国内垃圾发电的状况、技术设备的成熟性，拟选用垃圾直接入炉燃烧的形式，其整体工艺流程前面已有叙述，此种流程在国内已有成功的运行经验，是适合我国国情的。
3.2 主要设备选择
根据某城市日产垃圾量、成分，该工程宜选择“五炉二机”形式，正常运行方式为四炉运行，一炉备用，也可五台炉同时运行，考虑到将来垃圾可燃成分热值的提高，锅炉、汽轮机、发电机都应留有一定余量；锅炉选用日处理量200t的焚烧炉，汽轮发电机的容量为二台3MW抽凝机组。垃圾电厂日处理垃圾量可基本维持在800～900t。
3.2.1 锅炉及其规范
选用日处理生活垃圾量200t的锅炉5台，过热蒸汽出口压力为2.57MPa，过热蒸汽出口温度370℃，额定蒸发量为10.5t/h，给水温度121℃，冷空气温度22℃，前置蒸汽空气加热器出口温度149℃，管式空气预热器进/出口温度149/312℃，锅炉效率67%。
3.2.2 汽轮机组及其参数
选用型号为C3-24/5汽轮机2台，汽机进汽量25.8t/h，进口蒸汽压力2.50MPa，进口蒸汽温度360℃，额定功率3000kW，抽汽压力0.294MPa，额定抽汽量12t/h，最大抽汽量15t/h，排汽压力0.01MPa，发电机额定功率3000kW，出口电压6000kV，功率因数0.8。
4 投资与经济效益
4.1 投资
本项目为大型社会公益事业项目，系燃用废弃垃圾发电供热，属于节能利废、变废为宝之环保项目，是国家能源政策支持的方向，初步设想其投资应由三部分组成：政府投资；国家贷款；自筹资金。投资总额由所选设备决定，目前我国处理垃圾的焚烧炉已达到全部国产化，但200t/d及以上的焚烧发电设备的关键部件尚需进口，所以设备在价格上存在很大差异，但可喜的是我国垃圾发电事业虽然起步较晚，可现在取得了很大的进展，相信200t/d及以上的焚烧炉实现国产化时间不会太远。
下面针对设备情况，具体投资如下：
4.1.1 所有设备全部进口
按目前进口设备价格估算，该项目总投资额应接近9亿元（人民币）。此巨大的投资额一般城市的经济很难负担，国内建垃圾电厂不适合采用这种形式，不符合我国国情。
4.1.2 关键设备进口，其余设备国产化
这种形式具有推广价值，沿海城市如深圳、珠海等地基本上采用这种方法，这样不仅为国家节约大量外汇，而且关键部件进口可使设备运行稳定性提高，并且设备价格也大幅度下降，如采用这种形式此项目投资大约在2.5～2.6亿元人民币，具体投资估算如下：
建筑工程费 4728 万元设备费 13789 万元安装工程费 3216 万元器具工具等 131 万元其它 3453 万元总计 25317 万元
4.1.3 所有设备国产化
根据国内研究垃圾发电设备的实际情况，目前国内锅炉厂已使150t/d及以下的垃圾焚烧炉实现全部国产化，相信在未来几年内会有更大的进展，如采用这种形式，此项目投资约2.0～2.1亿元人民币，具体投资如下：
建筑工程费 4728万元设备费 9456万元安装工程费 3216万元器具工具等85万元其它 2950万元总计 20435万元
4.2 经济效益评价
根据资金来源及垃圾电厂的公益事业特点，结合近期同类工程的有关资料，对工程进行了经济效益评价。
4.2.1 评价计算的原始数据
总装机容量 6MW年利用小时数 6500h综合厂用电率 18%售电价格 390元/k.kW.h供热价格 20元/GJ全厂定员 40人
4.2.2 经济效益评价估算的主要结果
日处理垃圾量为800～900t，每年可提供电量3.2×107kW.h，创造产值近1100万元；年供热量4.68×105GJ，创造产值936万元，而目前由于采用的堆埋法处理垃圾每吨需处理费用近35元，则每年此项费用近850万元，故每年焚烧垃圾共创产值2886万元。
则(1)采用关键部件进口，其他立足国产化的原则，建设如此规模的垃圾焚烧电站，投资回收期约为9年。
(2)采用全部国产化设备，则投资回收期约为7年。
5 主要结论
经过技术经济分析，可以得出如下主要结论
5.1 利用生活垃圾直接燃烧发电供热，技术成熟，工艺流程简单、合理，特别是选择150t/d炉及以下设备，从投资情况看更具有承受性。
5.2 垃圾通过焚烧处理以后，容积减少90%，重量减轻70%以上，达到减容减量目的，同时少占用土地，且解决了地下水源、空气污染等问题，有效地改善了环境。
5.3 生活垃圾的焚烧处理从某种意义上讲是彻底实现废物充分利用，变废为宝的最有效途径。
综上所述，利用生活垃圾直接入炉焚烧发电供热，技术上是可行的。符合国家的环保政策、能源政策，具有突出的环境效益、社会效益，经济效益亦十分明显，建议有关部门尽快抓住机遇，为促使我国垃圾发电供热事业的发展，做出应有的贡献。
