电场线
一、教学目标
1、在物理知识方面的要求：
（1）掌握用电场线表示电场强度的方法；
（2）掌握常见电场的电场线画法；
（3）掌握匀强电场．
2、通过观察演示实验，概括出经典电场的电场线特点，培养学生的观察概括能力．
二、教具
感应起电机一个、验电羽两个，两块带有验电羽的绝缘铝板．
三、主要教学过程
（一）复习提问
1、电场强度的定义及其物理意义是什么？
2、电场强度的决定因素是什么？
3、
及
有什么联系与区别？
4、简述电场强度的叠加原理．
（二）引入新课
电场看不见，摸不着，想个什么样的方法来形象地描述它呢？
在初中，同学们学过磁场，磁场也看不见摸不着；当时用什么方法来形象地描述它呢？用磁感线．
磁感线是真实存在的呢？不存在，是假想的．用它来形象、直观地描述磁场强弱和方向．
磁感线在条形磁体外部由N极指向S极，内部由S极指向N
极，是闭合曲线，且外部稀疏内部稠密．磁感线有走向，磁感线上
某点切线方向为该点磁场方向，也是该点所放小磁针的N极指向，
即N极受力方向．磁感线不相交（如图1所示）．
形象直观地描述磁场用磁感线，形象直观地描述电场呢？
（三）教学过程设计
1、电场线概念引入
英国物理学家法拉第首先引入了电场强度的图象，他在电场中画了一些线，使这些线上
每一点的切线方向都跟该点的场强方向一致，并使线的疏密表示场强的大小．这些线称为电
场线．
2、几种常见电场的电场线 匀强电场
（1）点电荷电场的电场线

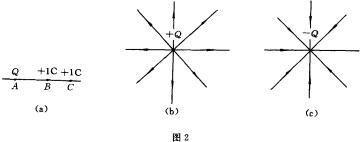

如图2（a）所示，在A点放正电荷Q，研究该电场的电场线．为此在Q的周围B点放上＋1C的点电荷q，它受到的电场力方向在A与B连线上，并且由A指向B，再在A与B连线上取任一点C，放＋1C点电荷q，它受的电场力方向仍在连线上，方向由A向C，由于电场线在B与C的切线共线，所以射线AC为一条电场线．同理，由A点出发的所有射线都可以是电场线，但考虑到对电场线的另一要求，它的疏密应表示E的大小，再考虑到空间对称，所以每对相邻电场线间的夹角应该相同，所以电场线应是图2（b）所示的样子．
对负电荷Q的电场线，只需将正点电荷Q的电场线反向即可．如图2（c）所示．
（2）等量异号点电荷的电场线

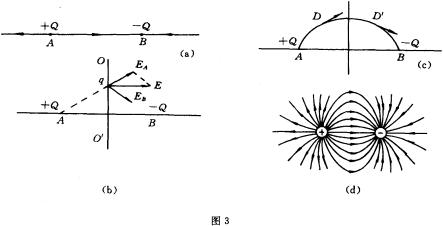

如图3（a）所示，在A点与B点分别放上点电荷＋Q与－Q，并研究它们的电场线的形状．
首先研究直线AB上的情况，在A与B之间的连线的任一点放上＋1C的点电荷q，q受到两个电荷同时作用，而合力方向在A与B的连线上，由此可知，线段AB是一条电场线，方向由A指向B，再将q放于B点右侧直线上的任一点，发现q受的合力方向也在AB连线上，并指向B，所以终止于B点的这条射线也是一条电场线，方向指向B．再将q放于A点左侧直线上的任一点，发现q受的合力方向也在AB直线上，方向由A向外，所以从A点出发的，方向背向A点的这条射线也是一条电场线．A与B连线上的电场线情况如图3（a）所示．
再研究线段 AB的垂直平分线
上的情况．为此在其上任一点放上＋1C的点电荷q，它受到的两个点电荷的作用力等大，而合力都垂直
，如图3（b）所示．所以通过
的所有电场线都应与
垂直．
再在直线
的两侧取D与
，使它们对
直线成轴对称．将＋1C的点电荷q放于D点，它所受的合力指向斜上方；将q放于
点，它受的合力指向斜下方．可以看出，从A点出发，经过D、
回到B的一条曲线是一条电场线，如图3（c）所示．同理，在直线AB的上边与下边可以画出许多这样的电场线，但考虑到电场线的疏密应对应场强的弱强的要求，电场线只能画成图3（d）所示的形状．
最后应指出，电场线并不只存在于纸面上，而是分布于整个立体空间．要想研究空间某
一点的场强情况，只需将纸平面以AB线为轴转动到该点即可．
（3）等量同号点电荷电场的电场线
用上述的方法也可以得到等量同号点电荷的电场线，如图4所示．分析方法略去．
（4）均匀带电的无限大平面电场的电场线

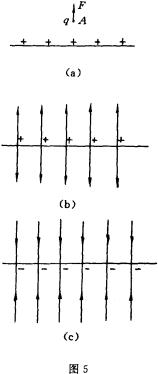

图5（a）所示为均匀带正电的无限大平面，在平面上任一点A放＋1C点电荷q，它所受电场力方向如何？由于空间对称，可以肯定q受力的方向一定垂直平面a向上，所以垂直平面a的所有向上的、向下的直线，都可能是电场线，但考虑到电场线的疏密应该表示场强的强弱，又考虑到空间对称，因而电场线各处的疏密相同，所以电场线只能画成图5（b）的形状，即电场线是疏密均匀的平行线．
对于无限大均匀带负电的平面，电场线形状图5（c）所示．电场线仍是疏密均匀的平行线，只是指向平面．
这说明在无限大均匀带电平面的两侧场强大小、方向
相同．这种电场称为匀强电场．
（5）带有等量异号电荷的无限大平行金属板的电场的
电场线
如图6（a）所示，带有等量异号电荷的两个无限大平
面平行放置，由于对称，每
